焦化厂物料落料点缓冲床配置方案
内容来源：清扫器 （http://www.518maoshua.com） 发布时间：2026-09-18 18:15:51
一、方案概述
焦化厂原料煤、焦炭、焦粉等物料输送过程中，落料点存在物料落差大、冲击载荷高、物料硬度高且含粉尘、磨损性强的特点，传统缓冲托辊存在支撑不连续、缓冲效果差、输送带易撕裂、跑偏、磨损快等问题，易造成设备故障、停机检修频繁、运维成本高等隐患。
本方案针对焦化厂皮带输送机落料点专属工况，定制重载阻燃型缓冲床配置体系，通过多级缓冲、全断面支撑、耐磨防冲击、防尘防跑偏结构设计，有效吸收物料下落冲击力，全覆盖保护输送带，杜绝输送带砸伤、撕裂、跑偏问题，同时适配焦化易燃易爆工况的安全规范，提升输送系统运行稳定性，降低设备故障率和运维成本。
二、现场工况分析
2.1 物料特性
焦化厂输送物料主要为炼焦原料煤、成品焦炭、焦粒、焦粉，物料密度1.2~1.6t/m³，最大物料块径可达80~150mm，物料硬度高、棱角锋利，对输送带冲击和磨损极强；同时物料干燥易起尘，厂区属于易燃易爆工况，设备需满足阻燃、防尘、防静电要求。
2.2 输送设备参数
适配焦化厂通用皮带输送机参数：输送带宽度650~1400mm，带速1.2~2.5m/s，物料落料落差1.5~4m，落料点为转载点、料仓下料口、筛分进料口等关键位置，设备24h连续运行，工况重载、高频、不间断。
2.3 现存痛点
传统缓冲托辊间隙大，小块物料易卡滞、磨损皮带；单点缓冲承载力不足，大块物料冲击易导致皮带凹陷、撕裂；无密闭防尘结构，落料点扬尘扩散；普通缓冲部件不阻燃，不符合焦化安全规范；长期重载冲击易导致机架变形、设备跑偏。
三、核心配置设计
结合焦化恶劣工况，本次配置重载阻燃双级缓冲床，替代传统缓冲托辊组，采用“橡胶缓冲条一级吸能+底部减震组件二级缓冲”结构，搭配专用机架、防尘、防跑偏、耐磨辅助结构，全维度适配焦化落料点工况。
3.1 主体机架配置
机架采用加厚碳钢型材焊接成型，整体热镀锌防腐处理，适配焦化粉尘、轻微腐蚀工况，杜绝机架生锈变形、断裂问题。机架为模块化分体结构，预留标准安装孔，可直接固定于皮带机两侧纵梁，安装便捷、稳固性强。
机架标准槽角设计为35°，支持20°~45°微调，完美匹配焦化皮带机通用槽角，保证输送带贴合度，避免皮带侧边张力过大、跑偏磨损。针对高落差、大块物料工况，机架整体加厚加固，抗冲击承载力提升40%以上，长期重载运行无变形。
3.2 核心缓冲部件配置

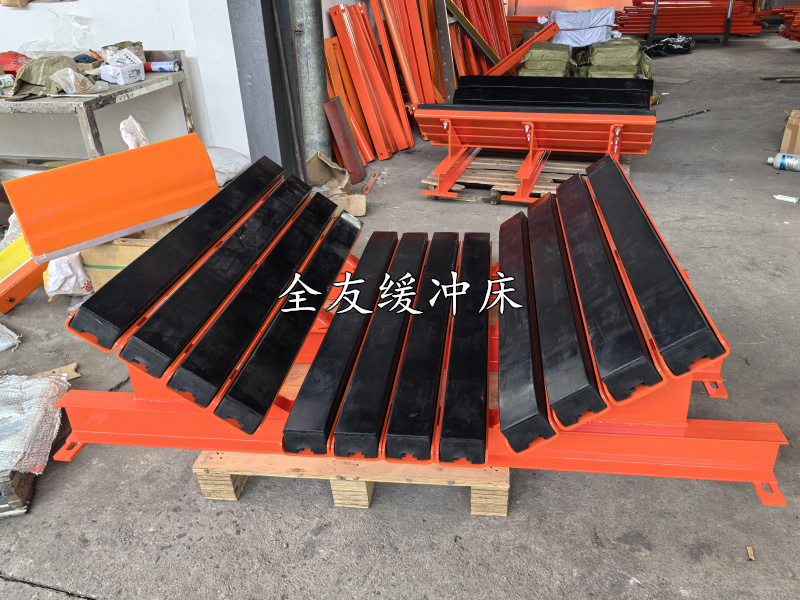

缓冲床核心采用三层复合热硫化阻燃缓冲条，为焦化工况专属定制，表层为超高分子量聚乙烯（UHMWPE）耐磨层，中层为高弹性阻燃橡胶缓冲层，底层为钢制粘接层。
缓冲条具备超高耐磨、抗冲击、阻燃、防静电特性，完全符合焦化易燃易爆车间安全标准；表面光滑无棱角，杜绝划伤输送带，同时可减少物料粘连、堵料问题。缓冲条与输送带间距控制在10~20mm，避免高速运行下缓冲条与皮带持续摩擦发热，杜绝安全隐患。
高落差落料点增设二级减震组件，搭配高强度橡胶减震弹簧，形成双重吸能结构，大幅吸收大块物料下落的瞬时冲击力，相较于普通缓冲床，缓冲效果提升60%，彻底解决皮带砸坑、撕裂问题。
3.3 辅助配套配置
1、防跑偏过渡结构：缓冲床前后设置渐变过渡段，槽角从35°逐步平缓过渡至皮带机常规槽角，避免落料点前后皮带张力突变，有效防止输送带跑偏、侧边磨损。缓冲床两侧配套辅助缓冲托辊，间距200mm，实现全断面连续支撑，无支撑盲区。
2、防尘密闭配置：缓冲床整体搭配落料点防尘密封挡板，贴合皮带机身，阻断落料点扬尘扩散，改善车间作业环境，同时防止粉尘进入缓冲床传动、缓冲结构，延长设备使用寿命。
3、耐磨防护配置：落料正下方核心冲击区增设加厚耐磨衬板，针对性抵御大块物料直接冲击，减少缓冲条局部磨损，均衡设备受力，提升整体耐用性。
四、分规格适配配置参数
根据焦化厂不同带宽输送机，匹配对应缓冲床规格，精准适配、杜绝资源浪费，具体配置参数如下：
输送带宽度(mm) | 缓冲床有效长度(mm) | 缓冲条数量(根) | 适配落差(m) | 结构配置 |
|---|---|---|---|---|
650 | 1200 | 6 | ≤2.5 | 单级阻燃缓冲、标准机架 |
800 | 1500 | 7 | ≤3.0 | 单级阻燃缓冲、加固机架 |
1000 | 1800 | 9 | 3.0~4.0 | 双级缓冲、加厚机架、防尘套装 |
1200/1400 | 2000~2200 | 10~12 | ≥4.0 | 重载双级缓冲、加强减震、全密闭防尘 |
五、安装施工规范
5.1 安装位置要求
缓冲床精准安装于皮带机受料落料点正下方，严格对准物料下落中心点，完全覆盖物料落料宽度，无冲击盲区；多条皮带转载点、料仓下料口、筛分设备进料口等关键落料位置均需单独配置。安装时向皮带尾部滚筒方向做平缓渐变过渡，保证皮带运行平顺。
5.2 安装流程
1、停机断电后，拆除原有落料点缓冲托辊组，清理安装位置杂物、粉尘，平整安装基面；
2、固定缓冲床机架，调整水平度和高度，保证缓冲床整体与皮带平行，受力均匀，无高低偏差；
3、紧固机架固定螺栓，加装防松垫片，避免长期震动导致螺栓松动；
4、安装缓冲条、减震组件、防尘挡板、过渡托辊等辅助部件，检查所有部件贴合度与稳固性；
5、微调槽角与皮带间距，确保无摩擦、无卡滞，完成安装调试。
5.3 安装验收标准
缓冲床整体水平偏差≤2mm，与输送带平行无偏移；缓冲条表面平整，受力均匀，无松动、凸起；皮带运行无跑偏、无异常摩擦、无卡顿；落料点扬尘有效管控，缓冲减震效果达标。
六、设备优势与工况适配性
1、安全适配焦化工况：全系列缓冲部件具备阻燃、防静电特性，无明火、无摩擦发热隐患，完全满足焦化易燃易爆生产区域安全规范，杜绝安全事故。
2、重载抗冲击性能优异：双级缓冲结构适配焦化高落差、大块硬物料冲击工况，有效化解瞬时冲击力，从根源保护输送带，大幅降低皮带撕裂、磨损故障，延长皮带使用寿命30%以上。
3、运行稳定防跑偏：全断面连续支撑+渐变过渡结构，消除传统托辊支撑盲区，避免物料卡滞、皮带跑偏，减少设备停机调整频次。
4、防尘耐磨易运维：密闭防尘结构改善车间环境，耐磨缓冲条使用寿命长，模块化结构拆装便捷，后期仅需定期检查缓冲条磨损情况，运维成本低。
七、日常运维与保养规范
1、日常巡检：每班检查缓冲床机架螺栓紧固情况、缓冲条磨损状态、防尘挡板密封性，发现松动、磨损、破损及时处理。
2、定期保养：每月清理缓冲床内部粉尘、积料，检查减震弹簧弹性状态；每季度检测缓冲条磨损厚度，磨损超1/3时及时更换，避免影响缓冲效果。
3、故障处理：发现皮带跑偏、异常摩擦、异响等问题，立即停机检查，微调缓冲床水平度、槽角和间距，杜绝带病运行。
4、防腐维护：每半年检查机架防腐层，对磨损、脱落位置补喷防腐漆，防止机架生锈变形。
八、方案总结
本方案针对焦化厂物料硬度高、落差大、冲击强、易燃易爆的专属工况，摒弃传统缓冲设备的短板，采用重载阻燃双级缓冲床定制配置，搭配标准化安装、运维体系。可彻底解决落料点输送带磨损、撕裂、跑偏、扬尘等问题，保障皮带输送系统24h稳定运行，降低设备故障率、停机损失和运维成本，同时完全满足焦化车间安全生产规范，是适配焦化厂物料落料点的最优缓冲防护方案。
