腐蚀性物料现场清扫器配件材质选型指南

腐蚀性物料现场清扫器配件材质选型，核心原则是匹配腐蚀介质类型、浓度、温度与工况负荷，兼顾耐腐蚀性、耐磨性、皮带适配性与结构稳定性，避免配件腐蚀失效、磨损过快或划伤输送带。本文针对清扫器核心配件（刮刀、支架机架、毛刷丝、紧固件、密封件），结合酸碱盐等不同腐蚀场景，明确精准选型标准与适配方案。

一、核心选型前置判断条件

选型前优先确认3项工况参数，是材质适配的基础，可有效避免选型偏差：

• 腐蚀介质类型：区分弱酸、强酸、弱碱、强碱、高盐溶液、化工腐蚀性粉料（化肥、脱硫灰、盐矿粉等），不同介质对材质的腐蚀破坏机理差异极大
• 工况环境参数：介质浓度、现场温度、是否长期潮湿、是否存在干湿交替腐蚀（干湿交替会大幅加速材质老化腐蚀）
• 工况负荷：物料是否兼具磨损性、输送带运行速度、清扫频次，兼顾防腐与耐磨双重需求

二、各核心配件材质精准选型方案

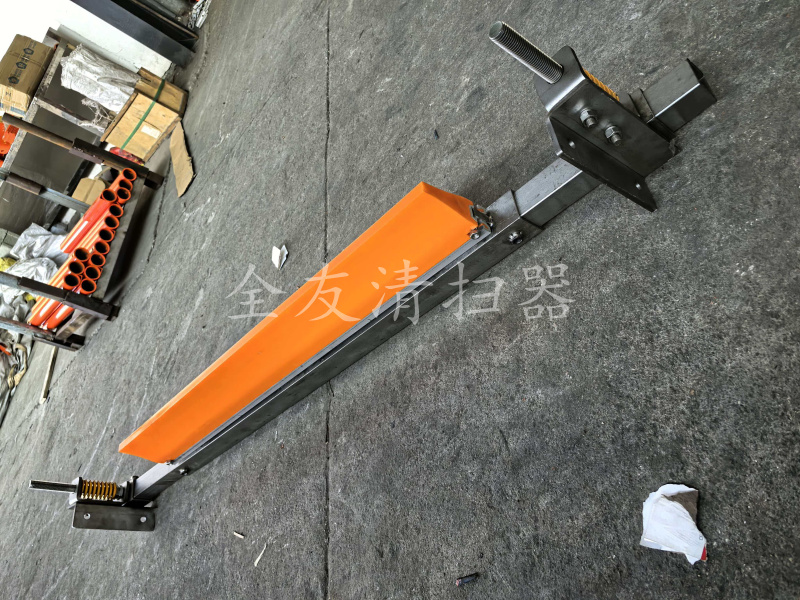

（一）清扫刮刀（核心清扫配件，直接接触腐蚀物料）

刮刀是损耗最高、防腐要求最严苛的配件，需同时满足耐腐、耐磨、不伤皮带三大特性，分场景选型如下：

• 耐腐改性聚氨酯（优选通用款）：适配弱酸、弱碱、高盐、化肥、海水盐雾等常规腐蚀场景，温度适用范围-30℃~80℃。材质弹性优异，贴合输送带无损伤，耐磨性能远超普通橡胶，耐水解、耐盐蚀能力突出，是腐蚀性粉料、轻度腐蚀浆液场景的首选primary清扫配件，性价比最高。不适用于浓强酸、浓高温强碱场景。
• 陶瓷刮刀/陶瓷镶嵌刮刀：适配高磨损+中度腐蚀场景，如酸性矿粉、脱硫腐蚀性物料、高盐耐磨粉料。陶瓷材质化学稳定性极强，耐酸碱腐蚀、耐高温、硬度高、使用寿命长，可长期保持清扫刃口锋利，适合二级精细清扫。缺点是韧性较差，不适用于皮带抖动大、有大块物料冲击的工况。
• PTFE聚四氟乙烯刮刀：适配浓强酸、浓强碱、强化工腐蚀介质（盐酸、硫酸、烧碱溶液等），耐腐性能顶级，可耐受绝大多数化学腐蚀物料。质地柔软不伤皮带，但耐磨性一般，适合无强磨损、纯腐蚀浆液/精细粉料的轻度工况。
• 禁忌材质：普通橡胶、碳钢、普通塑料，极易被腐蚀老化、开裂、脱落；碳化钨合金仅适用于强磨损无强腐蚀场景，普通腐蚀环境下易氧化锈蚀，不推荐使用。

（二）支架、机架、刀架结构件

结构件需长期稳定支撑清扫部件，杜绝锈蚀变形、断裂，保障清扫精度：

• 304不锈钢：通用防腐首选，适配弱酸、弱碱、盐雾、潮湿腐蚀环境，韧性好、不易生锈、加工性强，满足绝大多数化工、建材、农资腐蚀物料清扫工况。
• 316L不锈钢：强腐蚀专用，适配浓盐溶液、海水、中强酸、轻度强碱、化工废液场景，耐晶间腐蚀、耐点蚀性能远优于304，适合沿海厂区、高浓度化工腐蚀工况。
• PP/FRP防腐塑料支架：适配超高浓度酸碱、强腐蚀且无重型冲击的轻载工况，完全耐化学腐蚀，成本低、重量轻，但刚性较差，不适合高速皮带、大负荷清扫场景。
• 禁忌材质：普通碳钢、喷漆碳钢，腐蚀环境下漆面快速脱落，基体锈蚀变形，导致刮刀贴合失效、清扫漏料。

（三）清扫毛刷丝（毛刷式清扫器专用）

用于精细除尘、清理皮带细微腐蚀残留物料，材质需兼顾耐腐与柔韧回弹性能：

• 改性PP刷丝：耐酸碱、耐盐蚀，性价比高，适配大多数常温腐蚀粉料、浆液清扫场景，回弹性能良好，不易变形。
• 尼龙66/耐腐蚀改性尼龙刷丝：耐磨、韧性强，适配腐蚀+轻微磨损复合工况，抗疲劳性优于PP，适合高频次清扫作业。
• PTFE混纺刷丝：强腐蚀专用，适配浓酸碱、高温化工腐蚀介质，耐腐性能极致，适合特殊重度化工腐蚀场景。
• 禁忌材质：钢丝、铜丝等金属刷丝，极易腐蚀生锈，不仅污染物料，还会划伤输送带、残留锈蚀杂质。

（四）紧固件、调节配件（螺栓、弹簧、调节丝杠）

小配件腐蚀易导致整体设备失效，需匹配整机防腐等级，杜绝电位差腐蚀：

• 常规腐蚀工况：统一选用304不锈钢紧固件，匹配304机架，避免异种金属电位差加速腐蚀
• 重度强腐蚀工况：选用316L不锈钢紧固件，全套结构件、配件材质统一，提升整体防腐稳定性
• 禁忌方案：严禁碳钢镀锌紧固件，镀锌层在腐蚀介质中快速失效，基体锈蚀卡死、断裂，导致清扫器无法调节、脱落

（五）密封、缓冲配件（胶垫、密封圈、缓冲条）

用于防尘、缓冲、密封防护，防止腐蚀介质侵入结构内部：

• 通用腐蚀场景：选用氟橡胶（FKM）、改性聚氨酯密封件，耐酸碱、耐老化、密封性强
• 低温弱酸弱碱场景：可选用EPDM三元乙丙橡胶，耐候性、耐盐蚀性能优异
• 禁忌材质：普通天然橡胶、丁苯橡胶，遇腐蚀介质快速溶胀、开裂、失效

三、不同腐蚀场景成套选型汇总

四、选型通用避坑要点

• 材质统一原则：整套清扫器金属配件尽量采用同材质（如全304或全316L），避免异种金属接触产生电化学腐蚀，加速配件损坏
• 拒绝过度选型与低配：常规盐蚀、弱酸场景无需高价PTFE、316L材质，控制成本；重度强腐蚀场景严禁使用普通聚氨酯、304材质，避免频繁更换配件
• 兼顾皮带保护：强腐蚀工况优先选用柔性耐腐材质（改性聚氨酯、PTFE），硬质陶瓷、金属材质仅用于高磨损工况，防止划伤输送带造成更大损耗
• 适配温度工况：高温腐蚀环境优先陶瓷、氟橡胶材质；低温环境避免普通聚氨酯脆裂，选用低温改性聚氨酯
